Os disjuntores em caixa moldada da linha Tmax XT oferecem soluções eficientes, seguras e com excelente desempenho em equipamento com dimensões reduzidas.
CARACTERÍSTICAS
- Tensão nominal: 690V
- Corrente nominal: 125A
- Faixa de ajuste: 87,5...125A
- Número de polos: 4
- Tipo de relé: TMD

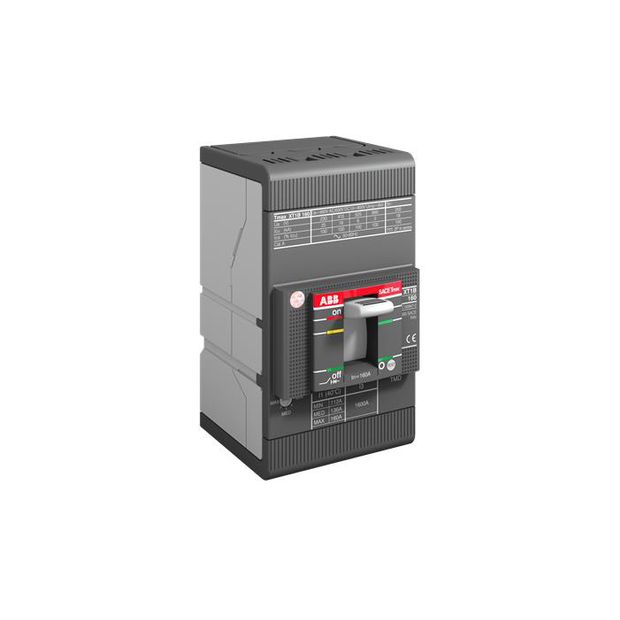

DISJUNTORES CAIXA MOLDADA TMAX XT
Os disjuntores em caixa moldada da linha Tmax XT oferecem soluções eficientes, seguras e com excelente desempenho em equipamento com dimensões reduzidas. Com tecnologia que conecta os disjuntores a smartphones, tablets e computadores, a série Tmax XT oferece ferramentas de análise de dados na plataforma da nuvem ABB AbilityTM em tempo real, permitindo que os usuários tenham acesso a informações precisas em qualquer lugar e a qualquer hora, tornando o monitoramento de recursos e a identificação de oportunidades de economia mais acessíveis e rápidos.
SEGURANÇA NAS OPERAÇÕES
A série conta com isolamento duplo entre as partes de potência energizadas e a parte da frente do dispositivo, tornando a execução dos trabalhos mais seguras aos operadores. Além disso, o mecanismo de operação do disjuntor possui liberação livre independente da pressão na alavanca e da velocidade de operação. O disparo da proteção abre automaticamente os contatos em movimento: para fechá-los novamente, o mecanismo de operação deve primeiro ser reinicializado empurrando a alavanca de operação da posição intermediária para a posição aberta mais baixa.
CARACTERÍSTICAS GERAIS
- Capacidade de interrupção de uma alta corrente de curto circuito em diferentes níveis de tensão
- Designe compacto e inteligente que proporciona economia de tempo e espaço na instalação e operação
- Isolamento elétrico duplo para maior segurança dos operadores
- Análise de dados em tempo real por meio da plataforma ABB AbilityTM
- Até 20% de economia de energia com uso do controlador de energia integrado
- Unidades eletrônicas de disparo específicas para medição de energia, proteção de motores e proteção de geradores
- Módulo de comunicação Modbus para integração a um sistema supervisório
CARACTERÍSTICAS TÉCNICAS
- Tensão nominal: 690V
- Corrente nominal: 125A
- Faixa de ajuste: 87,5...125A
- Capacidade de ruptura (Icu):
- 3kA - 690Vca
- 6kA - 525Vca
- 15kA - 440Vca
- 18kA - 380...415Vca
- 25kA - 220...240Vca
- 18kA (2 ou 3 polos em série) - 250...500Vcc
- Número de polos: 4
- Tipo de relé: TMD
- Terminais: Parafuso (conexão pela frente)
- Durabilidade Elétrica: 8000 ciclos
- Durabilidade Mecânica: 25000 ciclos
- Capacidade de conexão: Barramentos 45,5...80mm²
